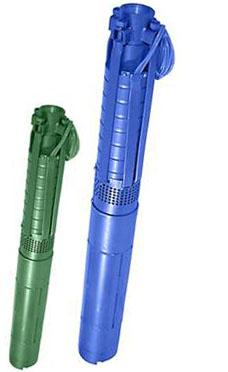

Насос ЭЦВ – погружной, центробежный, многосекционный с вертикальным расположением вала предназначен для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ.
Насосный агрегат ЭЦВ состоит из скважинного насоса и погружного электродвигателя и предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6.5 до 9.5, температурой до +25°С, массовой долей твердых механических примесей – не более 0,01%, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%. Синхронная частота вращения двигателя 3000 об/мин. Насосы ЭЦВ должны эксплуатироваться только совместно со станцией управления и защиты!!!
При эксплуатации насосов ЭЦВ должен обеспечиваться подпор, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м. Насосы ЭЦВ изготавливаются как с резьбовым, так и с фланцевым присоединением. Корпус насоса ЭЦВ изготавливается из чугуна или из нержавеющей стали. Рабочие колеса изготовливаются из армированной нержавеющей сталью пластмассы, нержавеющей стали, чугуна легированного, бронзы (под заказ) и материала Noryl.
ЭЦВ |
6 |
- |
10 |
- |
80 |
нрк |
| 1 |
2 |
|
3 |
|
4 |
5 |
где:
1. Тип насоса
2. Диаметр скважины, на которую рассчитан насос, дюймов
3. Номинальная подача, м3/час
4. Номинальный напор (м) |
5. Материал рабочего колеса и отводов:
без букв – рабочее колесо из пластмассы, армированной
нержавеющей сталью
нрк – рабочее колесо из нержавеющей стали
нро – рабочее колесо и отвод из нержавеющей стали
чл – рабочее колесо из легированного чугуна
бр – рабочее колесо из бронзы
noril – рабочее колесо из материала Noryl
армлен – рабочее колесо из армлена |
Скважинные насосы называют также «артезианскими». Их основное предназначение – они предназначены для работы в скважине. Скважинные глубинные насосы изготавливаются погружными. Характерные особенности конструкции погружных насосов для скважин определяет их установка в артезианских скважинах. Расположение корпуса насоса, его форма и размеры должны соответствовать размерам и вертикальному расположению обсадных труб, внутри которых устанавливаются насосы.
Насосный агрегат ЭЦВ монтируется из центробежного насоса и погружного электродвигателя, при этом соединение их валов – жёсткое. Состав общей установки электронасосного агрегата следующий: насос центробежный скважинный, электродвигатель, токопроводящий кабель, водопроводный трубопровод, оборудование устья скважины, а также система автоматического управления. Для работы насосный агрегат подвешивается обычно в самой скважине на колонне труб и опускается в воду на глубину. Каждая ступень погружного насоса для скважины состоит из рабочего колеса, лопаточного отвода и обоймы.
Агрегат состоит из асинхронного электродвигателя и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой. Ротор насоса ЭЦВ и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водонаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. «Охлаждение электродвигателя осуществляется перекачиваемой водой.
Подшипники насоса ЭЦВ смазываются откачиваемой водой.
Насос ЭЦВ никогда не должен работать "всухую" - даже непродолжительное включение насоса без воды может привести к повреждению подшипников электродвигателя.
