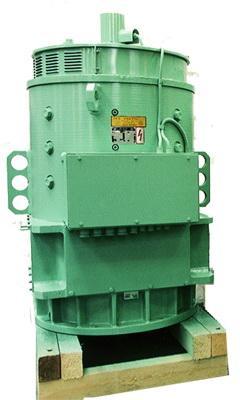

Двигатели асинхронные вертикальные серий ВАН и ВАН2 трехфазного тока с короткозамкнутым ротором предназначены для привода вертикальных гидравлических насосов, в том числе для насосов собственных нужд АЭС.
Асинхронный трехфазный взрывозащищенный электродвигатель, предназначенный для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Исполнение по взрывозащите 1ExdIIBT4, климатическое исполнение и категория размещения У2, степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Структура обозначения:
ВАН - вертикальный асинхронный нормального исполнения
2 - условное обозначение двигателя с магнитными клиньями в пазах ротора
Х - наружный диаметр сердечника статора, см
Х - длина сердечника статора, см
Х - число полюсов
К - с контактными кольцами
Э - исполнение для установки электромеханического привода разворота лопастей насоса
А - для насоса типа КСВА 1500-120 для АЭС
М - с охладителями на морской воде
ХЗ - климатическое исполнение (У, Т), категория размещения 3
по ГОСТ 15150-69
Основные параметры двигателей серии ВАН приведены в
табл. 1, двигателей серии ВАН2 -
в табл. 2.
